採用砂輪固定不動，Y 軸工件前進方式的金相切割設備，馬達位於切割室下方透過皮帶傳動，安全可靠；全系列採用低電壓薄膜面板控制，結構簡單、操作簡易、安全性高，是螺絲業、中型機械零件進行金相切割的最佳選擇
|
規格 |
LC70A |
LC90A |
LC120A |
|
切割動力 |
3HP |
5HP |
7.5(10)HP |
|
切割容量(mm) |
Maxφ70mm |
Maxφ90mm |
Maxφ120mm |
|
切割砂輪(mm) |
φ250/300 |
φ300 |
φ350 |
|
自動進刀速度 |
1~200 mm/min |
||
|
手動/自動進刀 |
拉轉式離合器切換手自一體型,手動可採用手輪迴轉或按鍵移動, 自動進刀時採一鍵啟動，自動切割完成後複歸原點,光電感應進刀位置控制 |
||
|
主軸轉速 |
2400 RPM (50Hz) |
||
|
切割行程 |
300 mm |
||
|

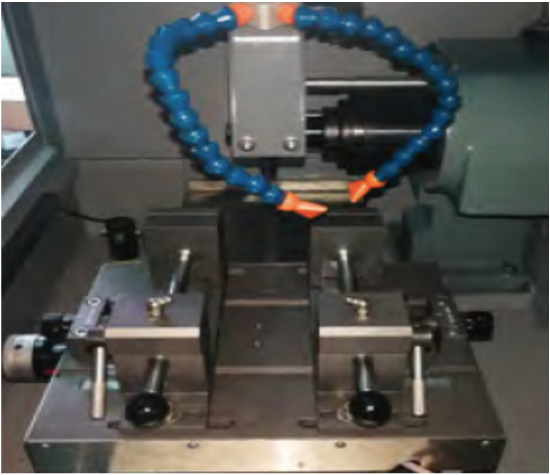

標準切割夾具 |
雙座快速推拉式虎鉗, 左右手操作各一 |
||
|
夾具規格 |
最大開口 100mm , 鉗口高 60mm.寬 30mm, 後鉗口帶有V型溝 |
||
|
虎鉗橫移行程 |
左、右虎鉗可獨立橫向移動25mm，整組虎鉗可橫向移動35mm |
||
|
冷卻裝置 |
1/4HP-3φ, 50L |
||
|
照明裝置 |
LED 防燈 |
||
|
機台尺寸WxDxH (mm) |
L 900*W 900*H 1450mm |
||
|
機台重量 Kg |
400 KG |
||
|
電源 |
3φ-AC220V/380V |
||
|
標準附件 |
砂輪扳手 2 支、砂輪 2 片、切削油 3 公升 |
||
|
選購治具 |
特殊夾具可依工件設計 |
||
